اجرای دقیق و مهندسیشده شبکههای انتقال سیالات، شریان حیاتی هر پروژه زیربنایی و زیستمحیطی محسوب میشود. در این میان، انتخاب متریال مناسب برای هدایت فاضلابهای خورنده و پرحجم، مستقیماً بر طول عمر، راندمان سیستم و جلوگیری از فجایع زیستمحیطی ناشی از نشت آلایندهها تاثیرگذار است. شرکت مهندسی فراب زیست فراز، با سالها تجربه مستمر در زمینه طراحی، ساخت و اجرای پروژههای عظیم آب و فاضلاب، همواره بر استفاده از استانداردترین تجهیزات روز دنیا در خطوط انتقال و تصفیهخانهها تاکید دارد. یکی از المانهای کلیدی که نقش غیرقابلانکاری در زیرساختهای انتقال ثقلی ایفا میکند، لوله کاروگیت است. در این مقاله به بررسی تخصصی مشخصات فنی و کاربردهای این لوله در صنعت آب و فاضلاب میپردازیم.
معرفی لوله کاروگیت

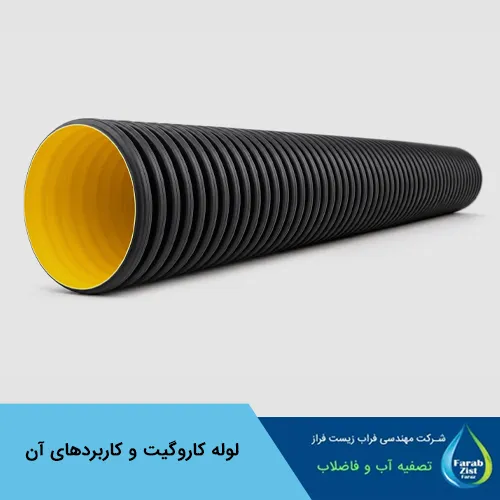

لوله کاروگیت (Corrugated Pipe) نسل پیشرفتهای از لولههای پلیمری است که عمدتاً از جنس پلیاتیلن با چگالی بالا (HDPE) یا در برخی موارد پلیپروپیلن (PP) تولید میشود و با ساختار هندسی کاملاً منحصربهفرد خود در بازار شناخته میشود. طراحی این لولهها بر پایه یک معماری دوجانبه استوار است؛ سطح بیرونی آنها به شکل موجدار و حلقوی (جهت توزیع یکنواخت تنشهای مکانیکی) و سطح داخلی آنها کاملاً صیقلی، مسطح و معمولاً به رنگهای روشن مانند زرد یا آبی اکسترود میشود.
جداره خارجی حلقوی باعث افزایش چشمگیر مقاومت مکانیکی لوله در برابر فشارهای استاتیک خاک و بارهای ترافیکی شده و در عین حال وزن نهایی لوله را کاهش میدهد. از سوی دیگر، جداره داخلی صاف با ضریب زبری بسیار پایین (حدود ۰.۰۱ در ضریب مانینگ)، اصطکاک را به حداقل رسانده و اجازه میدهد سیال بدون افت فشار، بدون نیاز به شیببندیهای تند و بدون ایجاد رسوب در مسیر، جریان یابد.
انواع لوله کاروگیت
تنوع در سایز و روش تولید، باعث شده تا انواع لوله کاروگیت بر اساس نیازهای پروژههای مختلف دستهبندی شوند. شناخت این دستهبندی برای مهندسین طراح جهت انتخاب بهینهترین گزینه الزامی است:
کاروگیت تک جداره
این نوع از لولهها دارای ساختاری کاملاً موجدار هستند؛ به این معنا که برخلاف سایر مدلها، هم دیواره خارجی و هم دیواره داخلی آنها دارای فرم حلقوی است. این لولهها معمولاً در قطرهای بسیار کوچک تولید میشوند و انعطافپذیری فوقالعاده بالایی دارند. به دلیل وجود موج در سطح داخلی و ایجاد افت هد هیدرولیکی، استفاده از آنها برای انتقال فاضلاب توجیه فنی ندارد. کاربرد اصلی آنها بیشتر به عنوان غلاف محافظ برای کابلهای فیبر نوری، خطوط برق، شبکههای مخابراتی و سیستمهای زهکشی بسیار سبک محدود میشود.
کاروگیت دو جداره
شناختهشدهترین و پرکاربردترین مدل در صنعت زیرساخت، لوله کاروگیت دو جداره است. همانطور که پیشتر اشاره شد، این مدل دارای جداره بیرونی مشکی و شیاردار جهت مقاومت در برابر فشار ترانشه و جداره داخلی صاف برای عبور جریان ثقلی است. تولید این لولهها معمولاً به روش اکستروژن همزمان انجام میشود. مقاومت شیمیایی فوقالعاده بالای پلیاتیلن به کار رفته در این لولهها، آنها را به گزینهای بینقص و ایمن برای اتصال به واحدهای مختلف یک پکیج تصفیه فاضلاب پلی اتیلن تبدیل کرده است؛ چرا که متریال یکسان آنها باعث ایجاد یکپارچگی در سیستم شده و در برابر گازهای شدیداً اسیدی متصاعد شده از فاضلاب (مانند سولفید هیدروژن که لولههای بتنی را به سرعت نابود میکند) مقاومت ۱۰۰ درصدی از خود نشان میدهند.
کاروگیت اسپیرال
در پروژههای با مقیاس بالا که به قطرهای بسیار بزرگ (عموماً از ۸۰۰ میلیمتر تا بیش از ۳۰۰۰ میلیمتر) نیاز است، روش تولید اکستروژن یکپارچه از نظر فنی و اقتصادی محدودیت دارد. برای حل این مشکل، لولههای کاروگیت اسپیرال وارد میدان میشوند. در این روش، نوارهای پروفیل پلیاتیلنی داغ به صورت مارپیچ (حلزونی) حول یک قالب استوانهای پیچیده شده و با جوش اکستروژنی به یکدیگر متصل میشوند. لولههای اسپیرال قابلیت سفارشیسازی بالایی در ضخامت جداره و مقاومت حلقوی دارند و برای کلکتورهای اصلی و شریانهای انتقال خطوط انتقال آب و فاضلاب شهری استفاده میشوند.
کاربردهای لوله کاروگیت
با توجه به دوام بیش از ۵۰ سال، عدم خوردگی و وزن پایین، طیف کاربری این لولهها بسیار گسترده است:
شبکه جمعآوری فاضلاب شهری
حجم عظیم فاضلابهای تولیدی در سطح کلانشهرها نیازمند شبکههای مویرگی و کلکتورهایی است که در طول دههها دچار گرفتگی، نشست و نشتی نشوند. لولههای کاروگیت به دلیل وزن بسیار سبکتر نسبت به لولههای سفالی و بتنی، نیازی به ماشینآلات سنگین برای جابجایی ندارند. اتصالات آببند آنها (نظیر واشر و کوپلر یا جوش اکستروژن) مانع از نفوذ ریشه درختان به داخل شبکه یا نشت فاضلاب به آبهای زیرزمینی میشود. این خطوط مویرگی در نهایت، سیال را به سمت تصفیهخانههای مرکزی شهری یا یک پکیج تصفیه فاضلاب بهداشتی در مجتمعهای مسکونی بزرگ، شهرکها و کمپهای کارگری هدایت میکنند تا فرآیند تصفیه بیولوژیکی با بالاترین راندمان انجام گیرد.
انتقال پساب صنعتی
پساب خروجی از صنایع پتروشیمی، داروسازی، نساجی و کارخانجات مواد غذایی، مملو از ترکیبات پیچیده شیمیایی، فلزات سنگین، حلالها، اسیدها و بازهای بسیار قوی است. انتقال ایمن و بدون نشت این سیالات به سمت یک پکیج تصفیه فاضلاب صنعتی، چالشی بزرگ برای مهندسین محیط زیست است. لوله کاروگیت در بازه وسیعی از دما و pH (معمولا بین ۲ تا ۱۲) پایداری ساختاری خود را حفظ میکند. برخلاف لولههای چدنی یا بتنی که در مواجهه با اسیدها دچار خوردگی و در مواجهه با قلیاها دچار تردی میشوند، پلیاتیلن ماهیتی کاملاً خنثی دارد و ایمنی انتقال پسابهای خطرناک را تضمین میکند.
پروژههای تصفیه فاضلاب
کاربرد این لولهها صرفاً به شبکههای انتقال خیابانی محدود نمیشود. در داخل محوطه یک سایت تصفیهخانه نیز، شبکهای پیچیده و در همتنیده از خطوط بایپَس، انتقال لجن فعال، سر ریز حوضچههای تهنشینی و هدایت پساب خروجی به سمت ایستگاههای کلرزنی وجود دارد. استفاده از کاروگیتها در حد فاصل واحدهای فرآیندی یک پکیج تصفیه فاضلاب فلزی یا بتنی، علاوه بر کاهش چشمگیر هزینههای اجرای پایپینگ، به دلیل انعطافپذیری ذاتی پلیاتیلن، کل تاسیسات را در برابر نشستهای نامتقارن زمین و ارتعاشات ناشی از عملکرد پمپها و بلوئرها ایمن میسازد.
هدایت آبهای سطحی
مدیریت آب های سطحی برای جلوگیری از آبگرفتگی معابر عمومی و تاسیسات زیربنایی امری حیاتی است. کاروگیتهای سایز بزرگ با شیارگذاری در بدنه، به عنوان کانالهای زیرزمینی بسیار کارآمد برای سیستمهای زهکشی و جمعآوری آبهای سطحی عمل میکنند. این لولهها به سرعت آب های سطحی را از سطح شهرها، اراضی کشاورزی و… جمعآوری کرده و به سمت مسیلهای طبیعی یا مخازن ذخیره جهت استفاده مجدد هدایت میکنند.
تفاوت لوله کاروگیت و لوله پلی اتیلن معمولی
یکی از سوالات پرتکرار در طراحی پایپینگ، تفاوت میان این دو نوع لوله است. اگرچه پلیمر پایه در هر دو محصول پلیاتیلن است، اما ماهیت عملکرد آنها از اساس متفاوت است. لوله پلیاتیلن معمولی (تک جداره تحت فشار) دارای دیوارهای یکپارچه، توپر و نسبتاً ضخیم است. این ضخامت بالا برای تحمل «فشار داخلی» سیال طراحی شده است. به عنوان مثال، در شبکههای توزیع آب شرب، ایستگاههای پمپاژ یا سیستمهای اطفاء حریق، فشار سیال درون لوله بسیار بالاست و دیواره باید مقاومت کششی بالایی داشته باشد. در مقابل، جریان در خطوط انتقال فاضلاب معمولاً به صورت ثقلی (Gravity Flow) و بدون فشار پمپ حرکت میکند. به عبارتی، فشار داخلی لوله فاضلابی تقریبا صفر است؛ اما لوله باید بتواند وزن سنگین خاک روی ترانشه و بار ترافیکی ماشینآلات عبوری از سطح زمین را (فشار خارجی) به خوبی تحمل کند. طراحی موجدار لوله کاروگیت دقیقا با هدف افزایش شدید ممان اینرسی و تحمل همین بارهای خارجی (بدون نیاز به افزایش وزن و ضخامت کلی لوله) ابداع شده است. همین مهندسی ارزش باعث میشود استفاده از کاروگیت در خطوط ثقلی، به مراتب سبکتر و از نظر اقتصادی مقرونبهصرفهتر از لولههای تحت فشار باشد.
نکات مهم در انتخاب لوله کاروگیت
خرید و اجرای خطوط کاروگیت نیازمند بررسی دقیق پارامترهای فنی است تا از بروز خسارات جبرانناپذیر در آینده جلوگیری شود:
قطر مناسب
سایزینگ لولهها باید بر اساس محاسبات دقیق هیدرولیکی، دبی پیک، ضریب زبری و شیب توپوگرافی زمین انجام شود. انتخاب قطر کوچکتر از حد نیاز باعث پسزدگی فاضلاب در شبکه و انتخاب قطر بیش از حد بزرگ باعث کاهش سرعت جریان سیال، از بین رفتن نیروی خودشستشویی و در نهایت تهنشینی لجن و رسوبگذاری شدید در کف لوله میشود.
کلاس مقاومت حلقوی
این فاکتور حیاتی که با واحد کیلو نیوتن بر متر مربع (kN/m²) بیان میگردد، نشاندهنده توانایی لوله در تحمل بارهای شعاعی و خارجی است. انتخاب این مقاومت مستقیماً به عمق دفن لوله، میزان آبهای زیرزمینی و حجم بارهای ترافیکی روی سطح مسیر بستگی دارد.
شرایط خاک
نوع خاک منطقه (سنگی، ماسهای، رسی یا خورنده) تعیینکننده نحوه ترانشهبرداری است. اگرچه لوله کاروگیت ذاتاً مقاومت بالایی دارد، اما عملکرد صحیح آن در گرو تعامل مشترک با خاک اطراف است. اجرای صحیح بستر شنی در کف ترانشه و متراکمسازی لایهبهلایه خاک اطراف لوله تا رسیدن به تراکم استاندارد، برای جلوگیری از بیضیشدگی و تغییر شکل لوله تحت فشارهای جانبی کاملا الزامی است.
حجم فاضلاب
دبی فاضلاب تولیدی در شبانهروز، اصلیترین پارامتر در تعیین ظرفیت خطوط است. برای مثال، لولههای ورودی و خروجی متصل به یک سپتیک تانک باید به گونهای مهندسی و سایز شوند که بتوانند حجم شوک یا پیک مصرف را در ساعات شلوغی به راحتی عبور دهند تا مخزن دچار پسزدگی به داخل ساختمان یا اختلال در فرآیند تهنشینی اولیه و هضم بیهوازی نگردد.
اتصال لوله کاروگیت به منهول
اتصال دقیق و آببند لولههای کاروگیت به منهولها، یکی از حساسترین مراحل در اجرای شبکههای فاضلاب است که نقش مستقیمی در جلوگیری از نشت پساب و نفوذ آبهای زیرزمینی به داخل شبکه دارد. روش اجرای این اتصال، برای دفع تنشهای ناشی از نشست نامتقارن خاک و بارهای ترافیکی، بسته به جنس منهول به دو بخش اصلی تقسیم میشود:
- منهول پلیاتیلن: به دلیل همجنس بودن لوله و بدنه منهول، ایدهآلترین و مطمئنترین روش اتصال، استفاده از جوش اکستروژن است. این جوش باعث یکپارچگی کامل ساختار شده و اتصالی کاملاً صلب و آببند ایجاد میکند. علاوه بر جوش، استفاده از انشعابگیرهای استاندارد پلیاتیلنی به همراه واشرهای لاستیکی نیز برای ایجاد یک اتصال سریع و انعطافپذیر بسیار رایج است.
- منهول بتنی: به دلیل تفاوت ذاتی متریال لوله و منهول، اتصال باید به گونهای باشد که تنشهای برشی را خنثی کند. در این حالت از رابطهای مخصوص منهول (مانژتها) یا قطعات واسط در ترکیب با واشرهای لاستیکی استفاده میشود. این قطعات درون مقطع بتنی جاگذاری شده و لوله درون آنها مهار میشود تا علاوه بر تضمین آببندی صددرصدی، از شکستگی یا جداشدگی لوله در بلندمدت جلوگیری شود.
جمع بندی
در نهایت، موفقیت و پایداری بلندمدت پروژههای زیربنایی محیط زیست، در گرو انتخاب هوشمندانه متریال و اجرای دقیق مهندسی است. لولههای کاروگیت با تلفیق بینظیر مقاومت مکانیکی بالا در برابر بارهای خارجی، وزن سبک و ایمنی مطلق در برابر خورندگی شیمیایی، به استاندارد بیبدیل شبکههای انتقال ثقلی و تاسیسات تصفیهخانهها تبدیل شدهاند. سرمایهگذاری روی این تجهیزات پلیمری پیشرفته، نه تنها هزینههای اجرای اولیه و ریسکهای عملیاتی را به حداقل میرساند، بلکه با جلوگیری از نشت آلایندههای خطرناک به آبهای زیرزمینی، ضامن حفظ اکوسیستم در دهههای متمادی خواهد بود.
شرکت مهندسی فراب زیست فراز با اشراف کامل بر این استانداردهای بینالمللی و شناخت دقیق چالشهای پایپینگ در پروژههای صنعتی و شهری، شبکههای انتقال و پکیجهای تصفیه خود را با بالاترین ضریب اطمینان طراحی و اجرا میکند تا زیرساختی ماندگار، کارآمد و دوستدار محیط زیست را برای کارفرمایان خود تضمین نماید. انتخاب درست متریال در فاز طراحی، کلید بهینهسازی هزینهها و آرامش خاطر در زمان بهرهبرداری است.
