بررسی فنی انواع کولینگ تاور (برج خنک‌کننده)؛ کدام تاور مناسب پروژه‌ شما است؟

کولینگ تاور یا برج خنک‌کننده یکی از تجهیزات مهم در صنایع، نیروگاه‌ها، پالایشگاه‌ها، کارخانه‌ها و سیستم‌های تهویه مطبوع است که با استفاده از تبادل حرارت میان آب و هوا، دمای سیال را کاهش می‌دهد. انتخاب نادرست نوع برج، پکینگ یا قطره‌گیر باعث افزایش مصرف آب، افت راندمان، رسوب‌گذاری و تحمیل هزینه‌های تعمیرات می‌شود. به همین دلیل، پیش از خرید یا طراحی برج خنک‌کننده باید عواملی مانند ظرفیت حرارتی، کیفیت آب، دمای ورودی و خروجی، شرایط اقلیمی، فضای نصب و نوع کاربری بررسی شود. در این مقاله، انواع کولینگ تاور، مزایا، محدودیت‌ها و تجهیزات داخلی هرکدام را بررسی می‌کنیم تا انتخاب دقیق‌تری برای پروژه‌های صنعتی و ساختمانی داشته باشید.

انواع کولینگ تاور براساس ساختار و روش انتقال حرارت

برج‌های خنک‌کننده را می‌توان براساس نوع مدار آب، مسیر جریان هوا، شکل ظاهری و روش انتقال حرارت دسته‌بندی کرد. مهم‌ترین مدل‌های مورد استفاده در پروژه‌های مختلف شامل برج خنک‌کننده مدارباز، مداربسته، هیبریدی، مکعبی و مخروطی هستند. هر مدل برای شرایط خاصی طراحی شده و نمی‌توان یک نوع برج را برای همه پروژه‌ها مناسب دانست. برای نمونه، در بسیاری از برج‌های مدارباز و مکعبی که با آب نسبتاً تمیز کار می‌کنند، استفاده از پکینگ لانه زنبوری به‌دلیل ایجاد سطح تماس گسترده میان آب و هوا، به افزایش راندمان تبادل حرارت کمک می‌کند.

از نظر روش انتقال حرارت، کولینگ تاورها به دو گروه اصلی مرطوب و خشک تقسیم می‌شوند. در برج مرطوب، بخشی از آب تبخیر شده و گرما را به هوا منتقل می‌کند؛ ولی در برج خشک، آب یا سیال فرآیندی از طریق کویل و بدون تماس مستقیم با هوا خنک می‌شود. مدل هیبریدی نیز ترکیبی از این دو روش است و در پروژه‌هایی به کار می‌رود که کاهش مصرف آب و کنترل بخار خروجی اهمیت دارد.

برج خنک‌کننده مدارباز؛ راهکاری اقتصادی برای کاربردهای صنعتی

در برج خنک‌کننده مدارباز، آب گرم از طریق نازل‌ها روی پکینگ پخش می‌شود و با تماس مستقیم با جریان هوا، بخشی از گرمای خود را به‌وسیله تبخیر دفع می‌کند. این مدل راندمان حرارتی مناسبی دارد و برای کارخانه‌ها، چیلرها و سیستم‌های تهویه مطبوع اقتصادی است. بااین‌حال، سختی، چربی و مواد معلق آب می‌توانند موجب گرفتگی پکینگ و نازل‌ها شوند؛ بنابراین تصفیه آب و شست‌وشوی دوره‌ای ضروری است.

در برج‌های مدارباز، انتخاب سطح انتقال حرارت اهمیت ویژه‌ای دارد. پکینگ برج خنک‌کننده با افزایش سطح تماس آب و هوا، نقش اصلی را در کاهش دمای آب ایفا می‌کند.

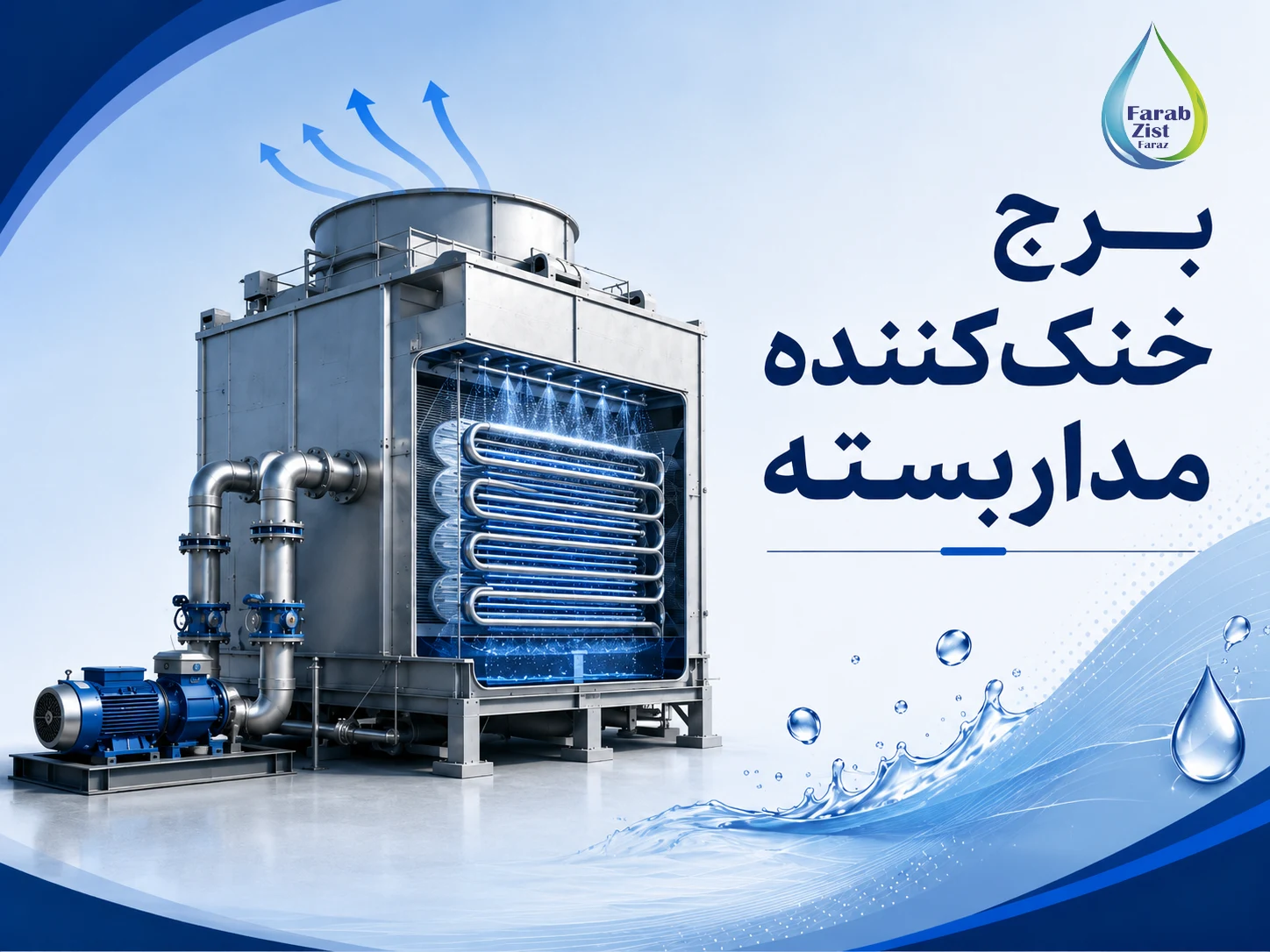

برج خنک‌کننده مداربسته؛ مناسب سیال‌های حساس و فرآیندهای پاک

در برج خنک‌کننده مداربسته، سیال اصلی درون یک مدار بسته و معمولاً داخل کویل جریان دارد. آب پاششی یا آب مدار ثانویه روی سطح خارجی کویل حرکت می‌کند و گرمای سیال فرآیندی را از طریق دیواره کویل دریافت و به هوا منتقل می‌سازد. به این ترتیب، سیال اصلی با هوای محیط و آلودگی‌های بیرونی تماس مستقیم ندارد.

این ساختار برای سیستم‌هایی مناسب است که کیفیت سیال، جلوگیری از آلودگی و کاهش خوردگی اهمیت زیادی دارد. مدارهای حاوی گلیکول، فرآیندهای حساس صنعتی، سیستم‌های سرمایش تجهیزات دقیق و برخی کاربردهای نیروگاهی از جمله موارد استفاده این نوع کولینگ تاور هستند. در این سیستم‌ها، استفاده از قطره گیر لانه زنبوری در بخش خروج هوا می‌تواند از خروج قطرات آب پاششی جلوگیری کند و در کاهش مصرف آب و جلوگیری از انتشار ذرات احتمالی موجود در آب مدار ثانویه مؤثر باشد.

برج مداربسته معمولاً هزینه اولیه بالاتری نسبت به مدل مدارباز دارد؛ زیرا علاوه‌بر بدنه و فن، به کویل، سیستم پاشش و تجهیزات کنترلی دقیق‌تری نیازمند است. با‌وجوداین، کاهش آلودگی مدار اصلی و کم‌شدن دفعات تخلیه و شست‌وشو در بلندمدت هزینه‌های عملیاتی را کاهش می‌دهد. انتخاب متریال کویل، کنترل کیفیت آب پاششی، انتخاب صحیح قطره‌گیر و جلوگیری از گرفتگی نازل‌ها در عملکرد پایدار این سیستم اهمیت زیادی دارد.

برج خنک‌کننده هیبریدی؛ انتخابی هوشمند برای کاهش مصرف آب

برج خنک‌کننده هیبریدی با ترکیب هم‌زمان یا مرحله‌ای روش‌های خشک و مرطوب، گرمای آب یا سیال فرآیندی را دفع می‌کند. این سیستم در هوای مساعد، ابتدا از بخش خشک برای کاهش دما استفاده می‌کند و هنگام افزایش دمای محیط یا بار حرارتی، مدار مرطوب را فعال می‌سازد. مهم‌ترین مزیت آن، کاهش مصرف آب و کنترل بهتر بخار یا مه خروجی است؛ بنابراین برای مناطق کم‌آب، صنایع بزرگ و محل‌هایی با محدودیت زیست‌محیطی گزینه‌ای مناسب محسوب می‌شود.

البته طراحی برج هیبریدی به کنترل دقیق دبی آب، سرعت فن و عملکرد سنسورها نیاز دارد. استفاده از قطره گیر تیغه ای در مسیر خروج هوا نیز به جلوگیری از خروج قطرات آب، کاهش هدررفت و محافظت از تجهیزات اطراف کمک می‌کند. با وجود هزینه اولیه بالاتر، این برج در بلندمدت می‌تواند اقتصادی باشد.

برج خنک‌کننده مکعبی؛ گزینه‌ای مناسب برای پروژه‌های بزرگ صنعتی

برج خنک‌کننده مکعبی یکی از پرکاربردترین مدل‌ها برای پروژه‌های صنعتی با ظرفیت متوسط تا بالا محسوب می‌شود. بدنه این برج معمولاً به شکل مکعب یا مستطیل ساخته می‌شود و می‌توان چند سلول را در کنار هم نصب کرد. این قابلیت ماژولار، توسعه ظرفیت در آینده و سرویس هر سلول بدون توقف کامل فرآیند را امکان‌پذیر می‌کند. برج‌های مکعبی در صنایع فولاد، سیمان، پتروشیمی، پالایشگاه، نیروگاه، کارخانه‌های تولیدی و سیستم‌های بزرگ تهویه مطبوع کاربرد فراوانی دارند.

این مدل‌ها با آرایش جریان مخالف یا جریان متقاطع طراحی می‌شوند؛ در جریان مخالف، آب و هوا در دو جهت مخالف حرکت می‌کنند و در جریان متقاطع، هوا عمود بر مسیر آب عبور می‌کند. در پروژه‌هایی با آب سخت، آلوده یا دارای ذرات معلق، استفاده از پکینگ گرید اسپلش به کاهش احتمال گرفتگی و حفظ راندمان کمک می‌کند. ظرفیت بالا، تعمیرپذیری مطلوب و دسترسی مناسب به اجزای داخلی از مزایای اصلی این برج است؛ اما به فضای نصب و طراحی دقیق نیاز دارد.

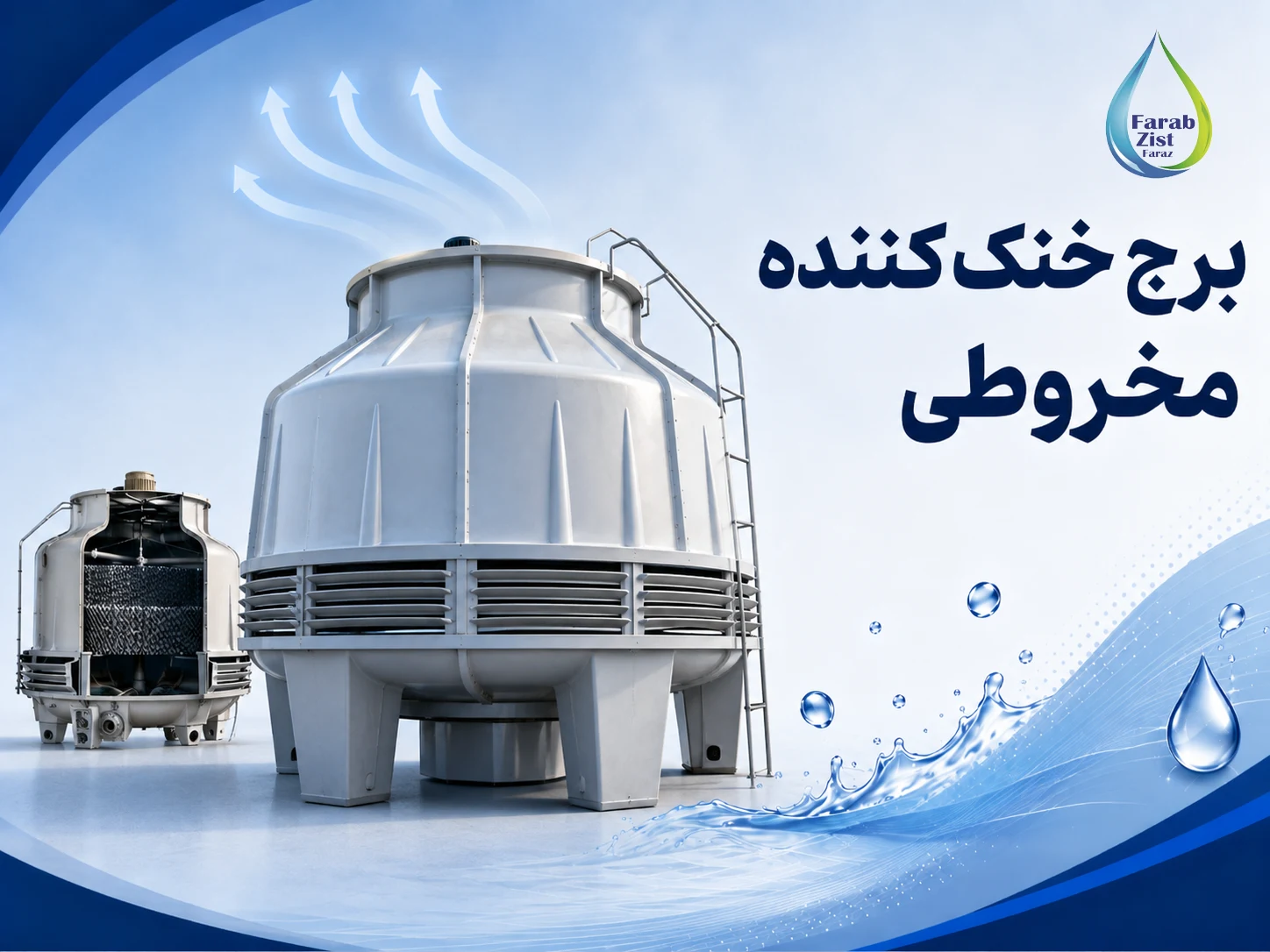

برج خنک‌کننده مخروطی؛ راهکاری ساده برای ظرفیت‌های کوچک‌تر

برج خنک‌کننده مخروطی یا مدور برای پروژه‌های با ظرفیت کوچک و متوسط طراحی می‌شود. این مدل معمولاً بدنه‌ای استوانه‌ای یا مخروطی دارد و از فن محوری، سیستم توزیع آب چرخشی و پکینگ داخلی تشکیل شده است. ساختار ساده، وزن کم و سرعت نصب مناسب، استفاده از آن را در پروژه‌های تأسیساتی آسان‌تر می‌کند.

کولینگ تاور مخروطی در ساختمان‌های تجاری، اداری، هتل‌ها، سیستم‌های تهویه مطبوع و برخی صنایع سبک کاربرد دارد. اشغال فضای کمتر و هزینه اولیه اقتصادی از مهم‌ترین مزایای آن هستند. با این حال، برای ظرفیت‌های بسیار بالا یا پروژه‌هایی که به توسعه ماژولار نیاز دارند، برج‌های مکعبی معمولاً انتخاب مناسب‌تر و انعطاف‌پذیرتری محسوب می‌شوند.

در این نوع برج، جانمایی صحیح پکینگ، نازل‌ها، فن و قطره گیر برج خنک کننده اهمیت زیادی دارد. قطره‌گیر مناسب، خروج قطرات آب همراه جریان هوا را کاهش می‌دهد و از هدررفت آب و ایجاد رطوبت اضافی در محیط جلوگیری می‌کند. انتخاب نهایی باید براساس بار حرارتی، دمای مرطوب، دبی آب و فضای نصب انجام شود.

مهم‌ترین عوامل مؤثر بر قیمت برج خنک‌کننده و تجهیزات داخلی

قیمت کولینگ تاور فقط به ظرفیت اسمی آن وابسته نیست و مجموعه‌ای از عوامل فنی و اقتصادی در هزینه نهایی اثر می‌گذارند. نوع برج خنک‌کننده، ظرفیت حرارتی، جنس بدنه، نوع فن، کیفیت موتور، سیستم توزیع آب، پکینگ، قطره‌گیر و تجهیزات کنترلی از مهم‌ترین عوامل تعیین‌کننده هستند.

در برج‌های فایبرگلاس، ضخامت بدنه و کیفیت رزین به‌کاررفته اهمیت دارد؛ در مدل‌های فلزی نیز نوع ورق، پوشش ضدخوردگی و کیفیت جوشکاری بر قیمت و دوام دستگاه تأثیر می‌گذارد. انتخاب فن آکسیال یا سانتریفیوژ، میزان صدای مجاز و شرایط نصب نیز باید در برآورد لحاظ شود. همچنین، تجهیزات داخلی باکیفیت مانند پکینگ‌های PP و قطره‌گیرهای مقاوم در برابر UV و دمای بالا، هزینه اولیه را افزایش می‌دهند؛ اما با کاهش نیاز به تعمیر و تعویض، در بلندمدت اقتصادی‌تر هستند.

مقایسه نهایی انواع برج خنک‌کننده برای انتخاب پروژه

چگونه بهترین برج خنک‌کننده را انتخاب کنیم؟

انتخاب بهترین کولینگ تاور به ظرفیت حرارتی، کیفیت آب، دمای محیط، فضای نصب، میزان مصرف آب و حساسیت فرآیند بستگی دارد. برج مدارباز برای بسیاری از کاربردهای عمومی و صنعتی، گزینه‌ای اقتصادی و پربازده است؛ ولی در مدارهای حساس، مدل مداربسته کنترل آلودگی بهتری ارائه می‌دهد. برج هیبریدی نیز برای پروژه‌هایی که کاهش مصرف آب و کنترل بخار خروجی اهمیت دارد، انتخاب مناسبی است.

در پروژه‌های بزرگ و قابل توسعه، برج مکعبی مزیت ماژولار و تعمیرپذیری بیشتری دارد و مدل مخروطی برای ظرفیت‌های کوچک‌تر و فضاهای محدود مناسب است. برای انتخاب دقیق پکینگ، قطره‌گیر و سایر تجهیزات، بهتر است پیش از خرید، مشخصات فنی پروژه توسط کارشناس بررسی شود. برای دریافت مشاوره و استعلام قیمت تجهیزات کولینگ تاور، با کارشناسان ما در فراب زیست فراز تماس بگیرید.
